S.I.R. Srl je talianska spoločnosť s vlastným vývojom a výrobou výkonových drôtových rezistorov. Spoločnosť bola založená v r. 1968 a pôsobí v meste Castellanza, severne od Milána. Od januára 2018 patrí S.I.R. do spoločnosti firiem Widap AG so sídlom vo Švajčiarsku. Widap je významný výrobca zákazníckych rezistorov a rezistorových záťaží. Vlastní certifikáty ISO 9001, RoHS, REACH a „Conflicts Minerals Free Declaration“. Ponuka výkonových drôtových rezistorov je široká a výrobca ich rozdelil do 8 skupín. Všetky podstatné informácie sú na vebovej stránke https://www.sirresistor.it/en/, kde sú aj výrobcom doporučené nasledovné hlavné aplikačné oblasti/odvetvia:
- železnice
- priemysel
- automatizácia
- pohybové systémy( výťahy, žeriavy, eskalátory)
- energia (veterná energia a fotovoltaika)
Výrobky/produkty

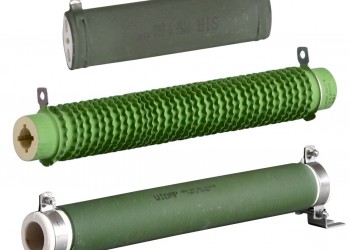

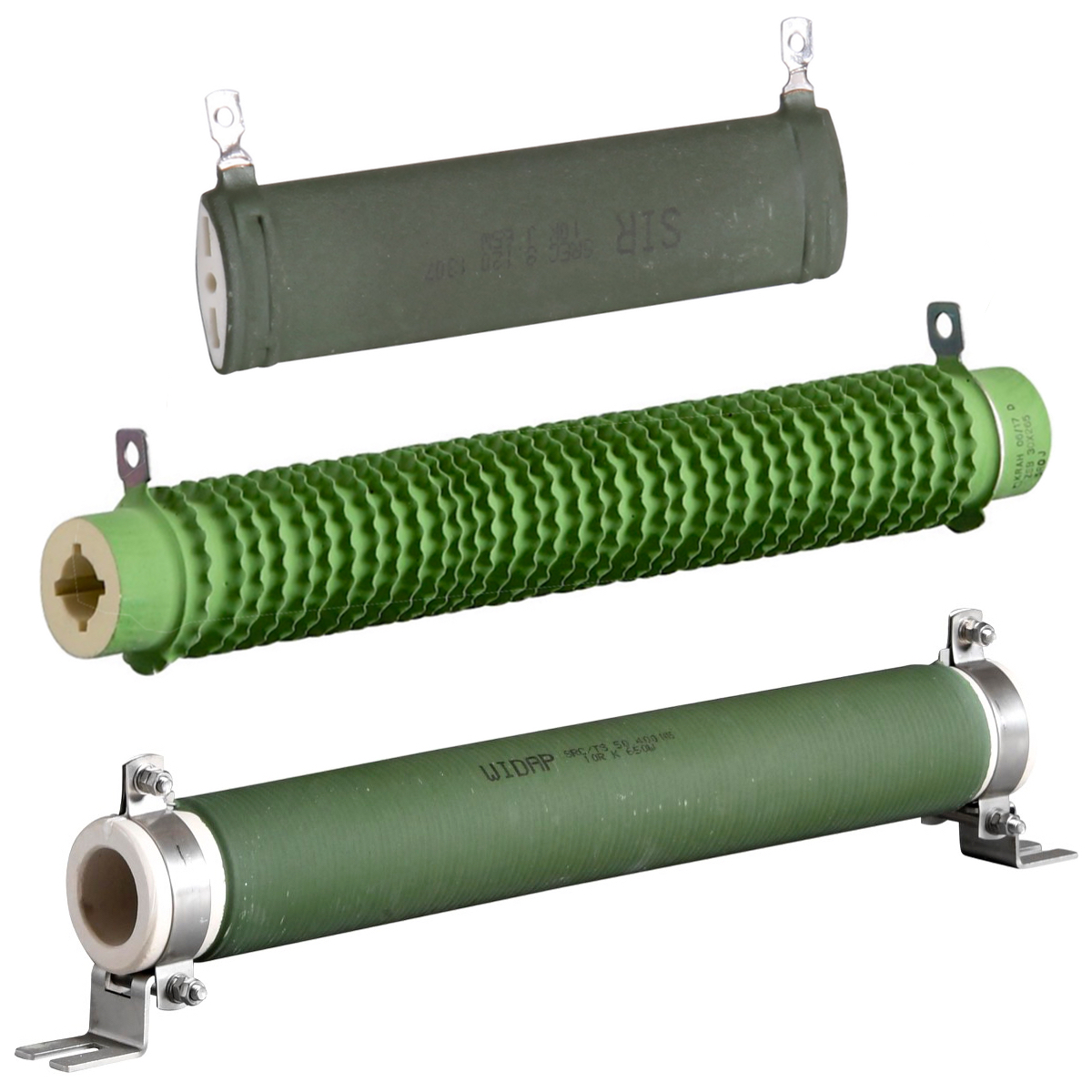

1. Tmelené drôtové rezistory (Cemented wire-wound resistors)
Odporový drôt je navinutý na keramickom telese a povrch je tmelený.
Sú to rady/série SRC, RNOC, SREC.
Rezistory môžu byť dodané ako pevné alebo nastaviteľné, alebo s niekoľkými druhmi vývodov, alebo aj ako bezindukčné.
Hodnoty ohmického odporu sú 1 Ohm až 100 KOhm a výkony sú (15 až 1 500) W.
2. Smaltované drôtové rezistory (Vitreous enameled wire-wound resistors)
Odporový drôt je navinutý na keramickom telese a povrch je smaltovaný.
Sú to rady/série SMS, SRS, RNO a SRE.
Rezistory môžu byť dodané ako pevné alebo nastaviteľné, alebo s niekoľkými druhmi vývodov, alebo aj ako bezindukčné.
Hodnoty ohmického odporu sú 1 Ohm až 150 KOhm a výkony sú (10 až 750) W.
3. Nekryté drôtové rezistory (Uncoated wire-wound resistors)
Odporový drôt je navinutý na keramickom telese alebo kovovom ráme.
Sú to rady/série RDP, RCF, RWC, FW a SRO.
Rezistory môžu byť dodané ako pevné alebo nastaviteľné, alebo s niekoľkými druhmi vývodov, alebo aj ako bezindukčné.
Hodnoty ohmického odporu a výkony sú iné pre každý rad/sériu.

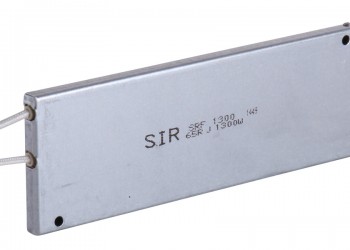

4. Drôtové rezistory v kovovom púzdre (Metal-housed wire-wound resistors)

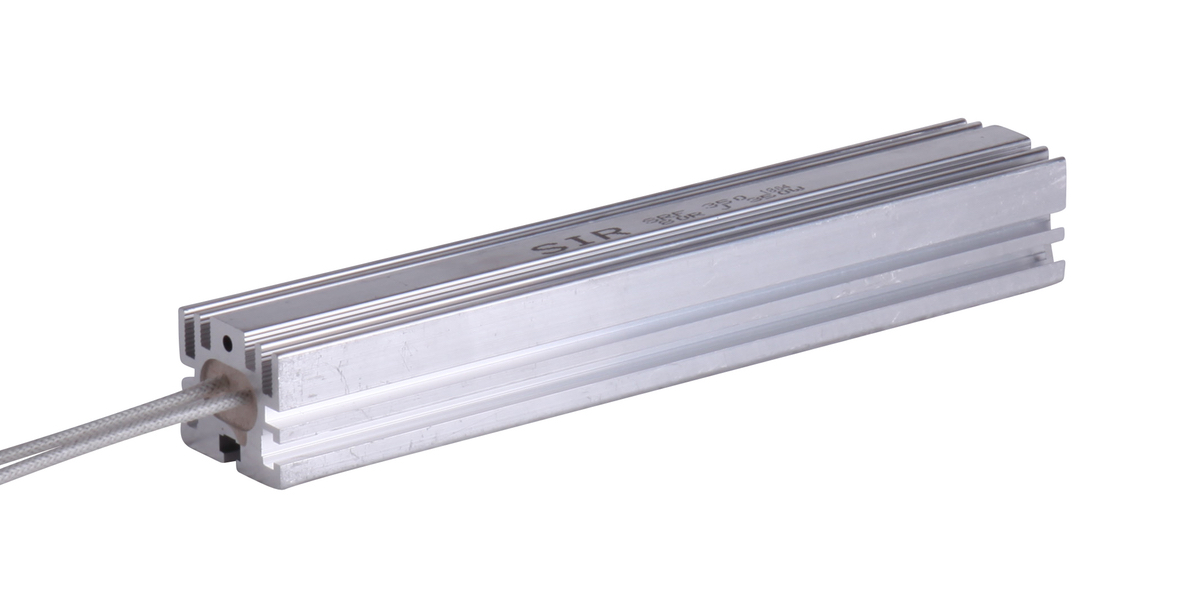

4.1. Drôtové rezistory v hliníkovom púzdre (Aluminium housed resistors)
Je to rad/séria SRF a základné technické údaje sú:
- Hodnoty ohmického odporu – (1,8 až 1 800) Ohm
- Výkonový rozsah – (70 až 500) W
- Krytie – IP 53 až IP 55
4.2. Drôtové rezistory v pozinkovanom oceľovom púzdre (Zinc plated steel housed resis.)
Je to rad/séria SRF, SFM a SFMP a základné technické údaje sú:
- Hodnoty ohmického odporu – (1,8 až 1 800) Ohm
- Výkonový rozsah – (70 až 500) W
- Krytie – IP 33
4.3. Drôtové rezistory v poniklovanom oceľovom púzdre (Nickel plated steel housed res.)
Je to rad/séria RFF a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,39 až 5 000) Ohm
- Výkonový rozsah – (200 až 300) W
- Krytie – IP 55

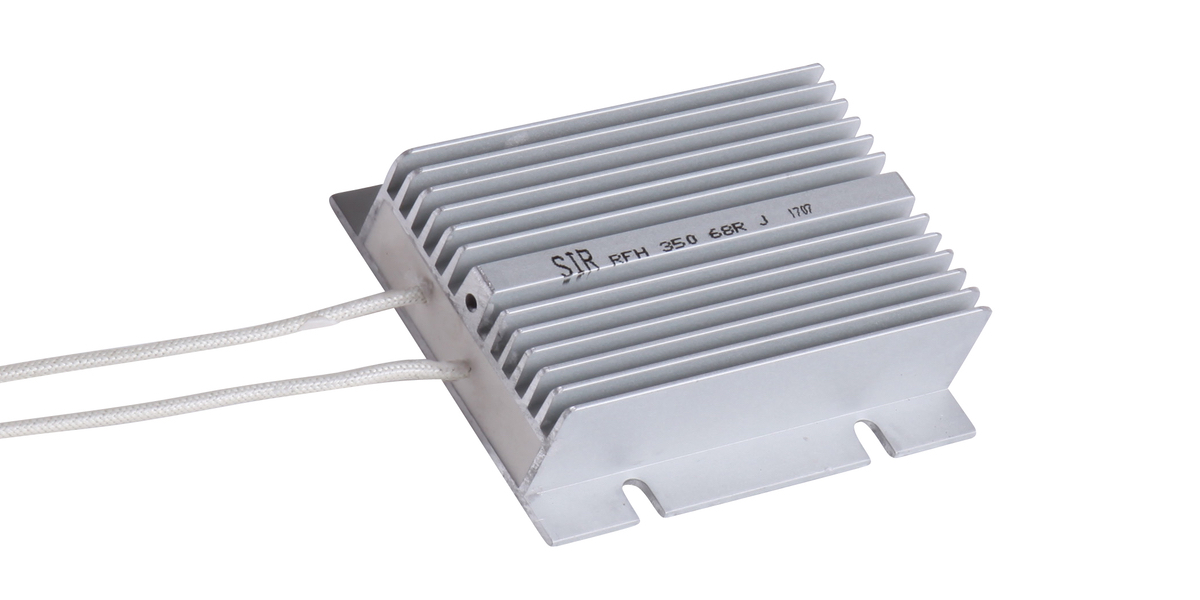

4.4. Drôtové rezistory v hliníkovom púzdre (Aluminium housed resistors)
Je to rad/séria RFH a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,5 až 300 000) Ohm
- Výkonový rozsah – (330 až 2 200) W
- Krytie – IP 54, IP 55 a IP 65
4.5. Drôtové rezistory v hliníkovom púzdre, nie sú pre impulzové zaťaženie (Aluminium housed resistors, for non impulsive loads)
Je to rad/séria RHS a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,05 až 51) KOhm
- Výkonový rozsah – (8 až 300) W
- Krytie – IP 54
4.6. Rezistory v hliníkovom púzdre (Aluminium housed resistors)
Tieto výrobky sú určené pre vyhrievanie skríň, aby nedochádzalo ku kondenzácii.
Môžu byť napájané napätím 24, alebo 230 alebo 400 V AC. Krytie je IP 55.
Podľa druhu „vyhrievacieho rezistora“ sú v ponuke sú nasledovné rady/série:
- ACS – drôtový rezistor, výkon (100 a 200) W
- ACP – antikondenzačný rezistor, výkon (50 a 100) W
- ACST – PTC rezistor, výkon (100 a 200) W
- ACPT – PTC rezistor, výkon 40 W
5. Drôtové rezistory s axiálnymi vývodmi (Axial resistors)
5.1. Drôtové rezistory smaltované (Axial anamelled resistors)
Je to rad/séria SRA a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,01 až 47 000) Ohm
- Výkonový rozsah – (3 až 25) W
5.2. Drôtové rezistory tmelené (Axial cemented resistors)
Je to rad/séria SRAC a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,01 až 47 000) Ohm
- Výkonový rozsah – (3 až 25) W
5.3. Drôtové rezistory v keramickom púzdre (Ceramic housed axial resistors)
Sú to rady/série RFV11, RFG/RFV, RZO a základné technické údaje sú:
- Hodnoty ohmického odporu – (0,1 až 27 000) Ohm
- Výkonový rozsah – (4,4 až 25) W
6. Rezistorové zostavy (Resistor groups)
6.1. Rezistorové zostavy bez krytu (Resistor groups without case)
Aktuálne je v ponuke 10 typov, ktoré sú zložené z 2 až 12 ks výkonových rezistorov.

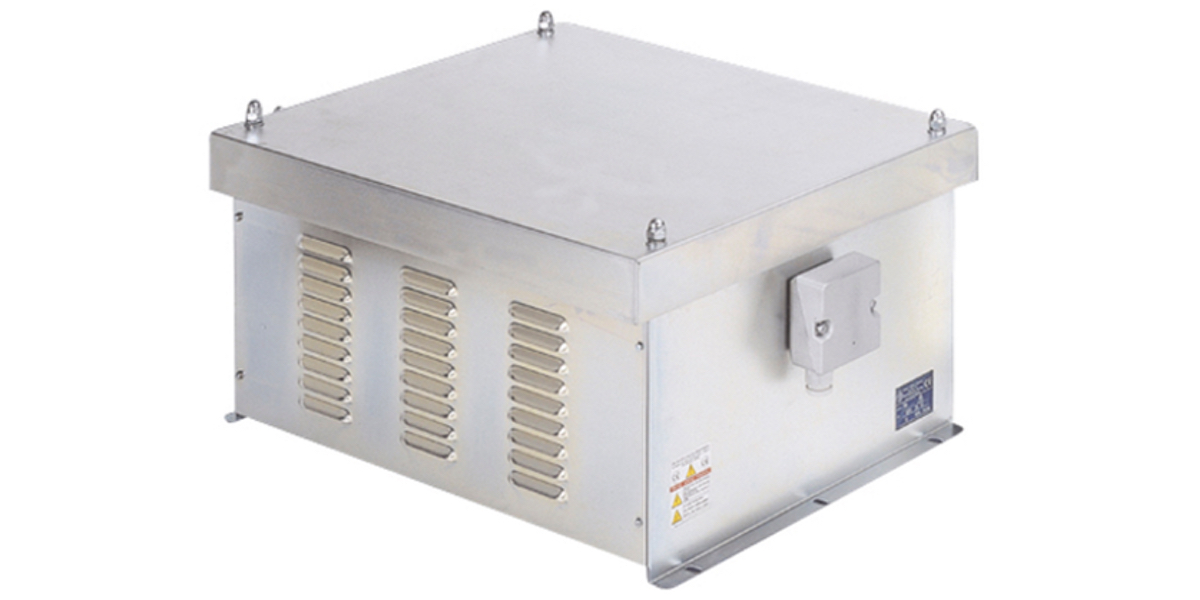

6.2. Rezistorové zostavy v kovovej škatuli (Resistor groups in metallic case)
- sú navrhnuté pre vzduchové prirodzené chladenie
6.2.1. Je to rad/séria RFP(C,T) 600, RFP(C,T) 900 a RFP(C,T) 1300
- verzie RFPC sú s teplotným spínačom Klixon
- verzie RFPT sú s termostatom
- Menovité výkony – 300, 450 a 550 W
- Hodnoty ohmického odporu – (1,8 až 330 000) Ohm
- Krytie – IP 00
- Typické aplikácie – brzdenie a krátkodobé zaťaženie
6.2.2. Je to rad/séria BRRT(N) 500, BRRT(N) 800, BRRT(N) 1000 a BRRT(N) 1300
- verzie BRRT sú s termostatom
- verzie BRRN s bezindukčnými rezistormi
- Menovité výkony – 500, 800, 1 000 a 1 300 W
- Hodnoty ohmického odporu – (2 až 10 000) Ohm
- Krytie – IP 20
- Typické aplikácie – brzdenie, impulzové a krátkodobé zaťaženie
6.2.3. Je to rad/séria BRET(N) 300, BRET(N) 500, BRET(N) 600, BRET(N) 800, BRET(N) 1000, BRET(N) 1500 a BRET(N) 2000
- verzie BRRT sú s termostatom
- verzie BRRN s bezindukčnými rezistormi
- Menovité výkony – 300, 500, 600, 800, 1 000, 1 500 a 2 000 W
- Hodnoty ohmického odporu – (5 až 1 000) Ohm
- Krytie – IP 20
- Typické aplikácie – trvalé, impulzové a krátkodobé zaťaženie
6.2.4. Je to rad/séria BRE(T) 601, BRE(T) 1001, BRE(T) 1501, BRE(T) 2001, BRE(T) 3001 a BRE(T) 4501
- verzie BRET sú s termostatom
- Menovité výkony – 600, 1 000, 1 500, 2 000, 3 000 a 4 500 W
- Hodnoty ohmického odporu – (3,9 až 330) Ohm
- Krytie – IP 20
- Typické aplikácie – brzdenie výťahov, vysoké zaťaženie a krátkodobé zaťaženie
6.2.5. Je to rad/séria BDC(T,N) 2K0, BDC(T,N) 4K0, BDC(T,N) 5K0, BDC(T,N) 8K0, a BDC(T,N) 12K0
- verzie BDCT sú s termostatom
- verzie BDCN s bezindukčnými rezistormi
- Menovité výkony – 2, 4, 5, 8 a 12 KW
- Hodnoty ohmického odporu – (0,4 až 1 000) Ohm
- Krytie – IP 20
- Typické aplikácie – trvalé, impulzové a krátkodobé zaťaženie
6.2.6. Je to rad/séria BDC(T) 4K1, BDC(T) 8K1 a BDC(T) 12K1
- verzie BDCT sú s termostatom
- Menovité výkony – 2 500, 3 700 a 8 300 W
- Hodnoty ohmického odporu – (0,4 až 1 000) Ohm
- Krytie – IP 23
- Typické aplikácie – brzdenie a umelé záťaže
6.2.7. Je to rad/séria:
BDR(T), IP 20 (K0)
- Menovité výkony – 2, 4, 5, 8, 12, 16, 24, 32, 48 a 64 KW
- Označenie typov – BDR(T) 2K0, BDR(T) 4K0 až BDR(T) 64K0
BDR(T), IP 21 (K2)
- Menovité výkony – 16, 24, 32, 48 a 64 KW
- Označenie typov – BDR(T) 16K2, BDR(T) 24K2 až BDR(T) 64K2
BDR(T), IP 23 (K1)
- Menovité výkony – 4, 8, 12, 16, 24, 32, 48 a 64 KW
- Označenie typov – BDR(T) 4K1, BDR(T) 8K1 až BDR(T) 64K1
BDR(T), IP 23 (K3)
- Menovité výkony – 16, 24, 32, 48 a 64 KW
- Označenie typov – BDR(T) 16K3, BDR(T) 24K3 až BDR(T) 64K3
verzie BDRT sú s termostatom
- Hodnoty ohmického odporu – (2 až 350) Ohm s prúdovým obmedzením 150 A
- Typické aplikácie – brzdenie a umelé záťaže, trvalé alebo umpulzové zaťaženie
6.3. Rezistorové zostavy s núteným vzduchovým chladením (Resistor groups in metallic case)
6.3.1. Je to rad/séria BUV1(T,N) – s jedným ventilátorom
- verzia BUV1T je s termostatom
- verzia BUV1N je s bezindukčnými rezistormi
- Menovitý výkon – 4 KW
- Hodnoty ohmického odporu – (2 až 10 000) Ohm
- Krytie – IP 20
- Typické aplikácie – brzdenie a umelé záťaže
6.3.2. Je to rad/séria BUV2(T,N) – s dvoma ventilátormi
- verzia BUV2T je s termostatom
- verzia BUV2N je s bezindukčnými rezistormi
- Menovitý výkon – 8 KW
- Hodnoty ohmického odporu – (2 až 10 000) Ohm
- Krytie – IP 20
- Typické aplikácie – brzdenie a umelé záťaže
6.3.3. Je to rad/séria BRU(T,N) 10K, BRU(T,N) 14K, BRU(T,N) 16K a BRU(T,N) 21K,
- verzia BRUT je s termostatom
- verzia BRUN je s bezindukčnými rezistormi
- Hodnoty ohmického odporu – (2 až 10 000) Ohm
- Krytie – IP 20
- Typické aplikácie – brzdenie a umelé záťaže

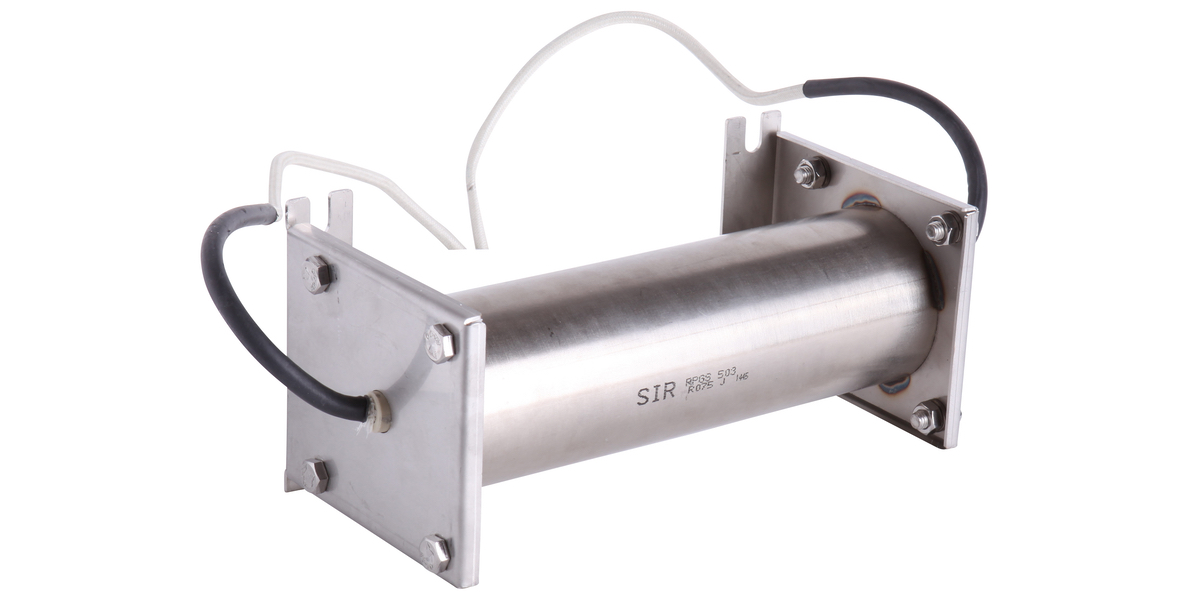

7. Rezistory pre absorbciu vysokých energií v nerezovom robustnom obale (Inox high sturdiness housed resistors for high energy RPGS)
Je to rad/séria RPGS
Typické aplikácie – absorbcia impulzov vysokej energie, rádovo MJs
Základné údaje k jednotlivým typom:
- RPGS 501, RPGS 502 – 200 KJ/5s; (0,05 až 0,5) Ohm
- RPGS 503 – (135 až 200) KJ/5s; (0,075 až 0,2) Ohm
- RPGS 1000 – 600 J/(0,1 až 10)ms; 37,9 Ohm
- RPGS 1500 – 150 KJ/5s; 200 Ohm
- RPGS 1600 – 200 KJ/5s; 100 Ohm
- RPGS 2003 – 350 KJ/5s; 1 Ohm
6.5. Mriežkové rezistory (Grid resistors)
Základným komponentom je typ SRG800, z ktorého sa skladajú výkonové zostavy s typovým označenímGxSRG800.
Typ SRG800 môže byť vyrobený z týchto zliatin:
- železo – chróm – hliník
- nikel – chróm
- nikel – meď
8. Bočníky (Shunts)
Bočníky od spoločnosti S.I.R. splňujú normu DIN43703. A touto normou sú dané aj rozsahy prúdov, úbytkov napätí a triedy presnosti. Pre rôzne typy bočníkov s prúdovým rozsahom 1 A až 15 000 A, úbytkami napätia 60 mV alebo 150 mV a triedou presnosti 0,5 sú dané aj rozsahy prúdov a úbytkov napätí.
S.I.R. má v ponuke nasledovné bočníky v triede presnosti 0,5:
- (1 až 25) A @ 60 mV alebo 150 mV
- (10 až 200) A @ 60 mV alebo 150 mV
- (250 až 1 000) A @ 60 mV alebo 150 mV
- (1 200 až 2 500) A @ 60 mV
- 1 200 A @ 150 mV až 4 000 A @ 60 mV alebo 150 mV
- (5 000 až 15 000) A @ 60 mV
Na tomto odkaze :https://www.sirresistor.it/en/products/ je možné nájsť základné informácie k celej ponuke ôsmych štandard-ných druhov výkonových drôtových rezistorov:
S.I.R./WIDAP ponúka okrem štandardných výrobkov aj zákaznícke riešenia a technickú pomoc (know how).
